淄博金坤化學工業有限公司——水平衡測試

測試目的：通過測試，全面了解用水單位管網狀況，各部位（單元）用水現狀，畫出水平衡圖，依據測定的水量數據，找出管道泄漏點，水量平衡關系和合理用水程度，采取相應的措施，挖掘用水潛力，達到加強用水管理，提高合理用水水平的目的。

　　根據水平衡測試程序，我公司對本次測試分為二個階段，一是漏水檢測階段，二是水平衡測試階段。

　　漏水檢測階段：

　　摸清企業基本情況、供用水量普查、供水、排水管網，使用日本產機械式聽音棒、漏水探知機對管道進行聽音，仔細分辨漏水噪聲異常。經我公司技術人員細致檢測，管道無漏水點。

　　水平衡測試階段：

　　根據水平衡測試工作流程（準備階段、實測階段、匯總階段、分析階段）進行廠區水平衡測試。

　　測試開始前，保定市天澔管道測量有限公司測試小組對測試所用儀器：流速儀、超聲波流量計、測漏儀、計量容器等設備進行了校驗。特別是超聲波流量計，是水平衡測試的主要測試儀器，測試小組對所用超聲波流量計進行了嚴格的校驗（高流速時誤差、低流速時誤差、信號差值誤差），同時測試小組利用超聲波流量計對企業的一級水表進行流量比對，經比對，企業一級計量儀表與比對的超聲波流量計存在一定誤差。企業自來水一級水表與超聲波流量計誤差為45.4%，水表誤差較大，為進一步驗證自來水一級水表誤差，在測試期間與企業二級計量數據進行比對，企業一、二級水表數據誤差為46.6%，其它各計量儀表均符合《用水單位水計量器具配備和管理通則》（GB24789-2009）所要求的計量水表準確度等級指標，保證了計量儀器的準確性。

　　測試完成后企業與供水單位聯系，在企業內部加裝計量水表來對比供水單位總表，經連續計量對比，內部計量表與測試期間測試數據相吻合，進一步確定供水總表計量的誤差。

　　經濟效益分析

　　現在以誤差水量來進行如下效益分析：

　　誤差水量的實際損失效益（收益以一年計，自來水水價按3.5元/m3 計）

　　效益=100m3/d×3.5元/m3×365日= 11.6萬元/年

　　測試完成后，對水平衡測試過程進行評估，評估水平衡測試是否科學，其測試數據是否準確，測試結果是否符合實際。具體包括：

　?。?）計量儀器儀表安裝是否齊全，并保持完好、運轉無誤；

　　（2）水平衡測試過程是否進展順利，各項步驟是否完全無誤。

　　2、根據水平衡測試結果，計算本企業內各種用水評價指標，包括單位產品取水量指標、重復利用率、漏失率、排水率、廢水回用率、冷卻水循環率、冷凝水回用率、達標排放率、非常規水資源替代率等評價指標。

　　3、根據企業的水平衡測試分析結果，總結經驗，提出持續改進方案：

　?。?）改進和完善企業日常計量統計制度和方法，提高用水計量統計的精度；

　　（2）分析測算相關節水改造項目的節水效益和成本；

　?。?）與同類企業的水平進行比對或?qū)俗詸z，挖掘企業內節水潛力；

　　（4）提出企業取水、用水、排水、節水的改進措施。

水平衡測試（技術培訓）

水平衡測試（設備溫度測試）

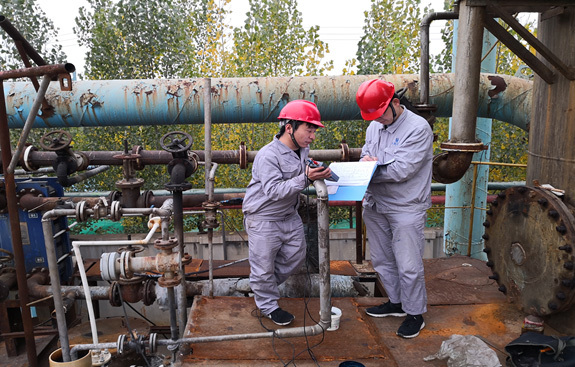

水平衡測試（計量儀表抄錄）

水平衡測試（計量儀表抄錄）

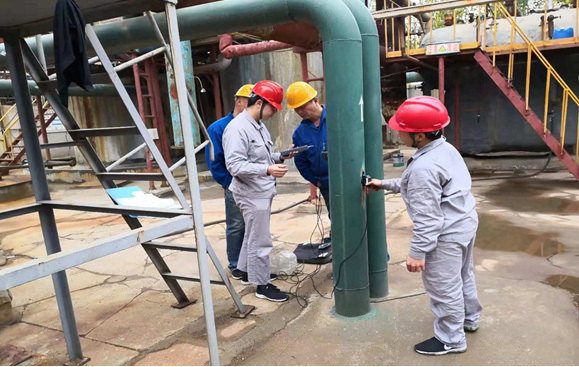

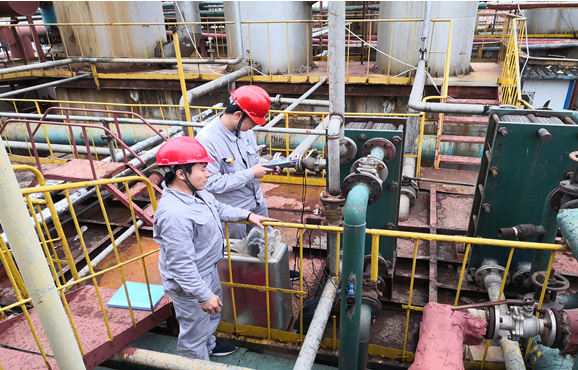

水平衡測試（超聲波流量計測試單臺設備）

水平衡測試（超聲波流量計測試單臺設備）

水平衡測試（超聲波流量計測試單臺設備）

水平衡測試（超聲波流量計測試單臺設備）
